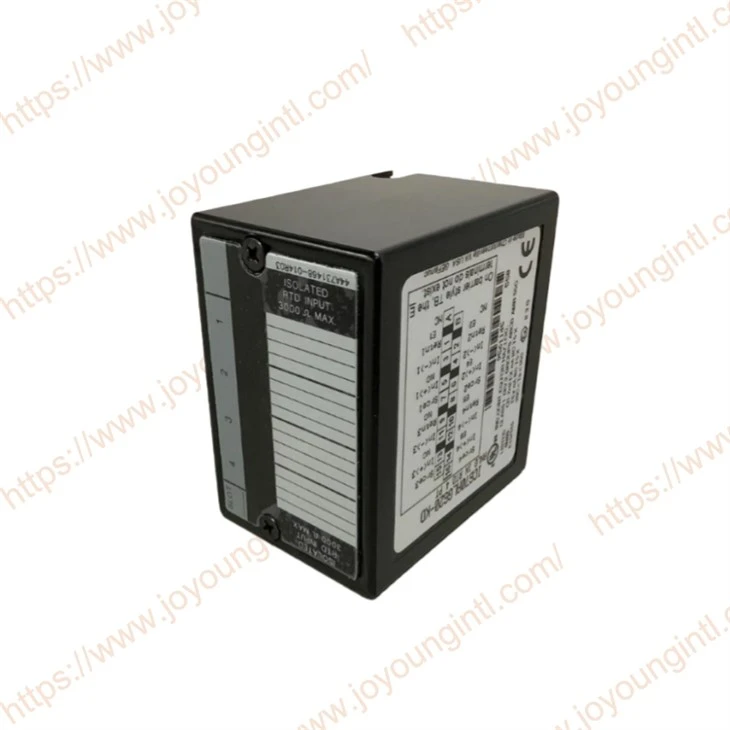

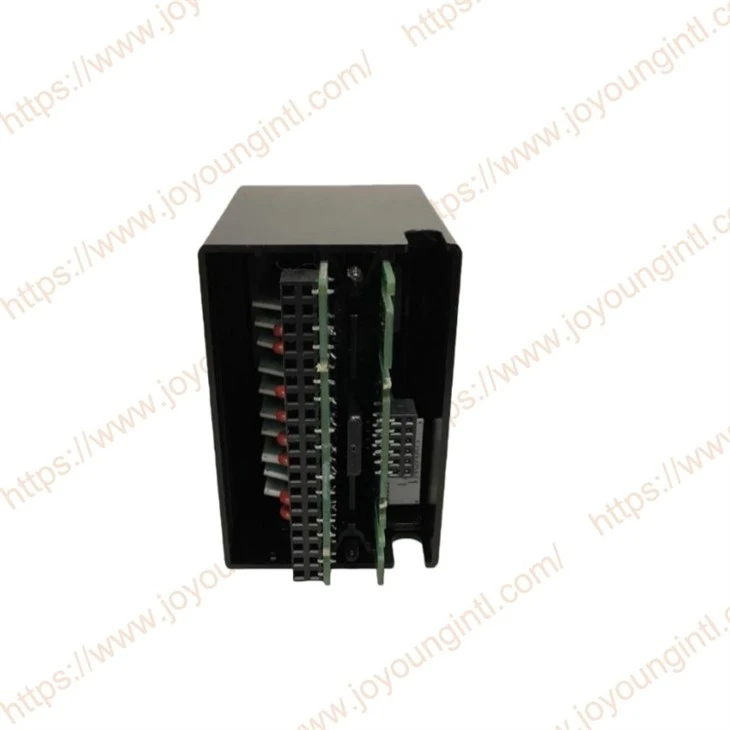

IC670ALG620 RTD analógový vstupný modul

Analógový vstupný modul RTD (IC670ALG620) prijíma vstupy zo 4 nezávislých 3-vodičových a/alebo 4-vodičových platinových, niklových, niklových/železných alebo medených RTD.

Medzi vlastnosti modulu patrí:

Voliteľné merania odporu v desatinách ohmov, desatinách stupňov Fahrenheita alebo desatinách stupňov Celzia

Konfigurácia jednotlivých kanálov

Voliteľné rozsahy odporu: 0 – 500 ohmov a 0 – 3000 ohmov

Voliteľný vstup RTD ako odpor alebo teplota (Celsius alebo Fahrenheit)

Hlási alarmy vysoké/nízke, pod/nadrozsah, prerušený vodič a skrat na vstupe.

Používa voliteľné diskrétne vstupy a výstupy pre stav a ovládanie.

Dve rýchlosti získavania údajov založené na frekvenciách linky 50 Hz a 60 Hz

Konfigurovateľná aktivácia kanálov

Zdroje napájania: Pre tento modul nie je potrebné žiadne slučkové napájanie. Budiaci prúd pre RTD zabezpečuje modul, ktorý automaticky prispôsobuje budiaci prúd každému nakonfigurovanému typu RTD.

LED: Jeden indikátor zobrazuje stav modulu:

ON: normálna prevádzka. Prerušované blikanie: chyba modulu VYPNUTÉ: strata napájania základnej dosky alebo fatálna porucha

Obsluha modulu:

Vstupný modul IC670ALG620 RTD prijíma štyri vstupy z troch-alebo štvorvodičových-vodičových RTD a konvertuje vstupnú úroveň na digitálnu hodnotu. Vstupné rozpätia podporujú rôzne typy RTD, ako je uvedené v časti Špecifikácie modulu.

Analógový/digitálny prevodník číta napätie generované každým zo štyroch vstupov. A/D prevodník prevádza diferenciálne meranie na binárnu hodnotu (15 bitov plus znamienko), ktorú číta mikroprocesor bloku. Mikroprocesor nastavuje požadovaný zisk v analógovo/digitálnom prevodníku pre každý vstup. Zosilnenie je založené na type RTD, ktorý bol nakonfigurovaný pre tento vstup.

Mikroprocesor vyberá vstup pomocou polovodičového{0}}opticky spojeného multiplexora. Pre každý vstup sa vykonajú tri merania: budiaci prúd, odpor RTD vrátane poklesu poľného vodiča a poklesu poľného vodiča. Z týchto troch meraní modul vypočíta odpor RTD. Obvod DC/DC prevodníka izoluje stranu poľa od logických obvodov.

Hostiteľské rozhranie:

Vstupný modul IC670ALG620 RTD má nasledujúce typy údajov:

4 analógové vstupy (4 slová)

32 bitov diskrétnych vstupných údajov pre stav modulu a kanála (použitie týchto údajov je voliteľné)

8 bitov diskrétnych výstupných dát na odstránenie porúch do modulu (tiež voliteľné)

Analógové výstupné dáta majú predvolenú dĺžku 0 a NEMAJÚ sa používať pre väčšinu aplikácií.

Počiatočná referencia a dĺžka v dátových tabuľkách jednotky zbernicového rozhrania (BIU) pre každý typ údajov sa vyberie počas konfigurácie modulu. V závislosti od konfigurácie, ktorá bola nastavená pre každý RTD, môžu byť vstupné údaje hlásené ako desatiny ohmov, desatiny stupňov Fahrenheita alebo desatiny stupňov Celzia.

Tento modul si vymieňa údaje s jednotkou BIU rovnakým spôsobom ako iné typy modulov I/O-na požiadanie jednotky BIU poskytuje všetky svoje vstupné údaje a stavové bity a prostredníctvom priradených výstupných bitov prijíma z jednotky BIU príkazy na odstraňovanie porúch-. Všimnite si, že BIU môže byť nakonfigurované tak, aby neodosielalo stavové údaje cez sieť.

Modul je možné nakonfigurovať aj na "Skupinový" prenos dát s BIU alebo s inými inteligentnými zariadeniami v tej istej stanici Field Control. Skupinový prenos dát a kroky na jeho konfiguráciu sú popísané v Užívateľskej príručke jednotky zbernicového rozhrania.
