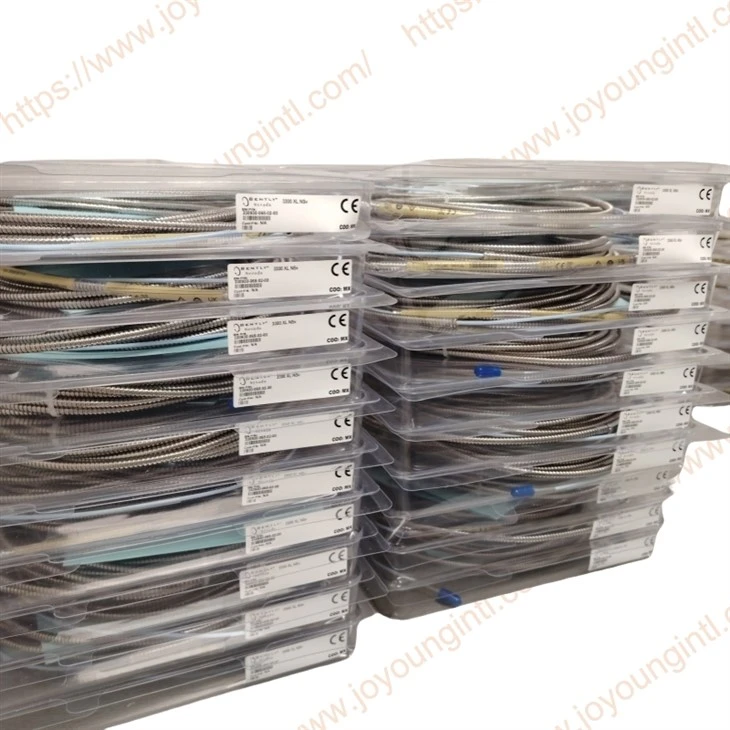

BENTLY NEVADA 330930-065-02-00 3300Predlžovací kábel NSv

330930-065-02-00 je predlžovací kábel NSv (predlžovací kábel) série Bently Nevada 3300, ktorý sa používa na pripojenie sondy snímača (Proximity) 3300 NSv s vírivým prúdom (Proximity) so zariadením na úpravu snímača/signálu Proximitor. Tento kábel je určený pre priemyselné systémy monitorovania vibrácií a posunu a je jedným z kľúčových spojovacích komponentov na dosiahnutie spoľahlivého prenosu signálu.

Význam názvu produktu 330930-065-02-00 je nasledovný:
330930: Kód klasifikácie série a produktu;
065: Kód dĺžky kábla, zodpovedajúci približne 6,5 metra;
02: Označuje typ s pancierom z nehrdzavejúcej ocele (Steel Armor), ale bez vonkajšieho plášťa FEP (No FEP Jacket). „00“ neznamená žiadnu špeciálnu certifikáciu alebo možnosť.

330930-065-02-00 Jeho hlavnou aplikáciou je poskytnúť spoľahlivé spojenie pre systémy merania vibrácií/posunu a zvyčajne sa používa na:
Pripojte sondy snímača vírivých prúdov série NSv k zosilňovaču monitorovacieho systému alebo k vstupnému koncu proximitoru.
Na použitie v scenároch, kde je inštalácia na-stránke relatívne blízko a vyžaduje sa určitá úroveň-schopnosti rušenia.;
Stále zaistite kvalitu signálu v prostredí s vysokými{0}}vibráciami a elektromagnetickým{1}}rušením.

330930-065-02-00 je vysoko sofistikovaný predlžovací kábel. Medzi jeho kľúčové komponenty patria:
Jadro vodiča: Používa sa na prenos signálov zozbieraných snímačom.
Tieniaca vrstva: Účinne znižuje vonkajšie elektromagnetické rušenie a zvyšuje stabilitu signálu;
Pancierová vrstva z nehrdzavejúcej ocele: Zvyšuje mechanickú pevnosť a odolnosť proti opotrebovaniu.
Konektor: Využíva štandardné priemyselné konektory (napríklad 9-pinový D-sub alebo ClickLoc atď., špecifická konfigurácia závisí od systémových požiadaviek);
Izolačné médium a vonkajšia ochranná konštrukcia: Chráňte vnútorné vodiče a tieniacu vrstvu pred vonkajším poškodením.



V porovnaní s bežnými flexibilnými káblami má tento model kovové pancierovanie na zvýšenie odolnosti. Navyše, bez vonkajšieho plášťa FEP sa celková konštrukcia stáva kompaktnejšou, vďaka čomu je vhodná pre aplikácie s obmedzeným priestorom.

Konfigurácie závitu sondy:

Sonda 3300 NSv 330930-065-02-00 je k dispozícii v rôznych konfiguráciách puzdra sondy, vrátane pancierových a nepancierových závitov sondy 1/4-28, 3/8-24, M8X1 a M10X1. Sonda 3300 NSv so spätnou montážou je štandardne vybavená závitmi 3/8-24 alebo M10X1.

Konektory:

Všetky komponenty senzorového systému obsahujú pozlátené{0}}mosadzné konektory ClickLoc, ktoré zapadnú na miesto, aby sa zabránilo uvoľneniu spojov. Patentovaná metóda tvarovania TipLoc poskytuje pevné spojenie medzi hrotom sondy a telom sondy.

Patentovaný dizajn CableLoc spoločnosti Bently Nevada poskytuje ťažnú silu 220 N (50 lb) a bezpečne spája kábel sondy s hrotom sondy.

Systém snímača priblíženia 3300 XL NSv je určený na použitie s odstredivými vzduchovými kompresormi, chladiacimi kompresormi, kompresormi procesných plynov a inými strojmi s prísnymi požiadavkami na inštaláciu. Systém snímača priblíženia 3300 XL NSv pozostáva z:

Sonda 3300 NSv

Predlžovací kábel 3300 NSv

Proximitorový senzor 3300 XL NSv

Primárne použitie pre systém prevodníkov 3300 XL NSv je v oblastiach, kde obmedzenia proti vývrtu, bočnému alebo spätnému pohľadu obmedzujú použitie štandardných systémov prevodníkov Bently Nevada 3300 a 3300 XL 5 a 8 mm. Je tiež ideálny pre malé cieľové aplikácie, ako je meranie radiálnych vibrácií na hriadeľoch menších ako 51 mm (2 palce) alebo axiálnej polohy na plochých cieľoch menších ako 15 mm (0,6 palca). Primárne sa používa v nasledujúcich aplikáciách na strojoch s tekutými{11}}vrstvami ložísk, kde je prítomný malý hriadeľ alebo zmenšený bočný{12}}pohľad:

Radiálne vibrácie a merania radiálnej polohy;

Meranie axiálnej (ťahovej) polohy;

Meranie otáčkomera a nulovej rýchlosti l Referenčná fáza (signály Keyphasor).
